기계 설정 및 설치 (Machine Setup & Installation)

  1. 포장재 및 도구 키트 제거

    • 프린터에서 폼(완충재)과 도구 키트를 꺼냅니다.
  2. 히팅 베드(Heated Bed) 잠금 해제 및 나사 제거

    • 히팅 베드를 해제한 후, **육각 렌치(Allen Wrench)**를 사용하여 그림에서 표시된 3개의 나사를 제거합니다.
  3. 리본 케이블 연결

    • 그림과 같이 리본 케이블을 포트에 삽입합니다.
    • 리본 케이블의 금색 접점 부분이 위를 향하도록 올바르게 연결해야 합니다.
  4. 화면 설치

    • 프린터의 지정된 슬롯에 화면을 삽입하고, 아래로 눌러 고정합니다.
  5. 필라멘트 홀더 장착

    • 기계의 오른쪽 측면에 있는 홀에 필라멘트 스풀 홀더를 부착하고, 반시계 방향으로 돌려 고정합니다.
  6. 필라멘트 로딩

    • 필라멘트의 한쪽 끝을 필라멘트 감지기(Detector)에 삽입하고, 최대한 깊이 밀어 넣습니다.

⚠️ 중요 사항

  • 노즐 조립부 또는 빌드 플랫폼을 분해한 경우, 프린트 전에 반드시 플랫폼을 다시 수평 조정(Leveling)해야 합니다.

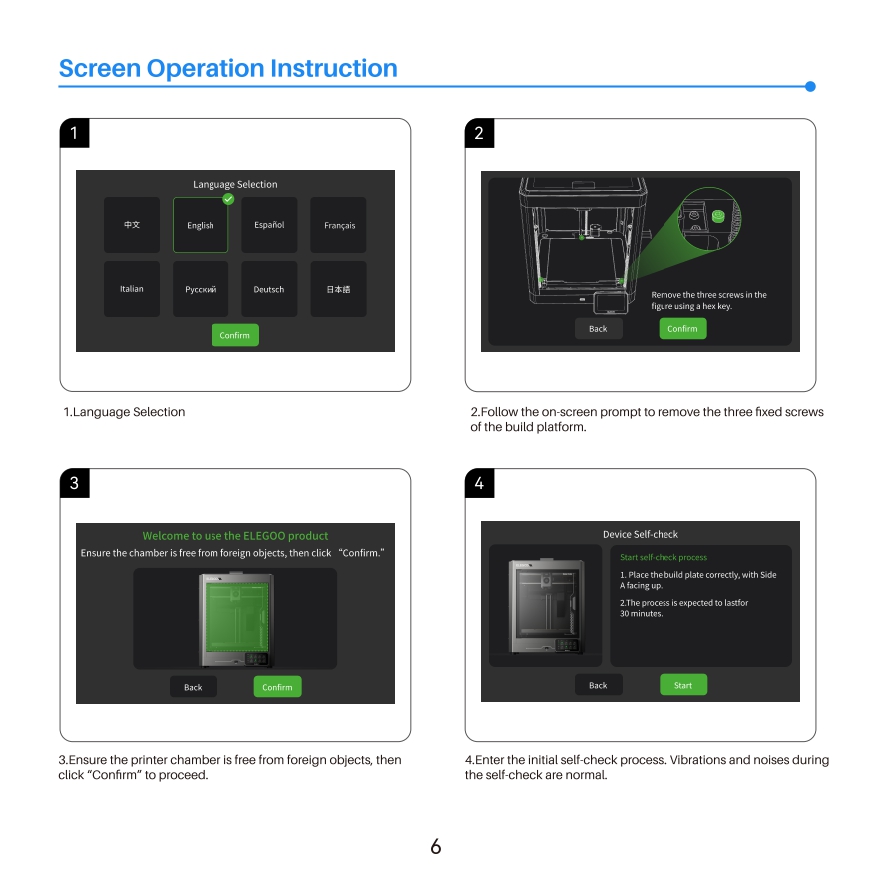

스크린 작동 지침 (Screen Operation Instruction)

  1. 언어 선택

    • 사용자가 원하는 언어를 선택한 후 “확인(Confirm)” 버튼을 클릭합니다.
  2. 빌드 플랫폼 나사 제거

    • 화면의 지시에 따라 빌드 플랫폼을 고정하는 3개의 나사를 제거합니다.
  3. 프린터 챔버 확인

    • 프린터 챔버 내부에 이물질이 없는지 확인한 후 “확인(Confirm)” 버튼을 클릭합니다.
  4. 기기 자가 점검(Device Self-Check) 시작

    • 화면의 지시에 따라 자가 점검을 시작(Start)합니다.
    • 자가 점검 과정에서 진동과 소음이 발생할 수 있으나 정상적인 현상입니다.
  5. 자가 점검 중 주의사항

    • 자가 점검이 진행되는 동안 프린터를 흔들거나 두드리지 마십시오.
    • 오류 메시지가 발생할 수 있습니다.
  6. 자가 점검 완료

    • 모든 점검이 완료되면 “Self-check completed!” 메시지가 표시되며, “확인(Confirm)”을 누르면 다음 단계로 진행됩니다.

⚠️ 추가 주의 사항

  • 양면 사용이 가능한 텍스처 빌드 플레이트를 사용할 경우, 프린트 전에 항상 다시 레벨링을 수행해야 합니다.




첫 번째 프린트 실행 (First Print)

  1. 노즐 온도 설정

    • 노즐 온도를 필라멘트 유형(예: PLA의 경우 220℃)에 맞게 설정합니다.
    • 목표 온도에 도달하면 화살표(▼)를 여러 번 눌러 필라멘트가 노즐에서 압출되도록 합니다.
  2. 테스트 프린트 모델 선택

    • “? – [Local]”을 클릭하여 테스트 프린트 모델을 선택합니다.
    • USB 드라이브에서 파일을 가져오려면 길게 눌러(롱 프레스) 파일을 가져오기 하면 됩니다.
  3. 빌드 플레이트 접착력 유지

    • 장기간 사용 후 빌드 플레이트 접착력이 감소하면, 접착 스프레이 또는 고체 접착제를 사용하여 1층 부착력을 높이거나 빌드 플레이트를 교체합니다.
  4. 프린팅 완료 후 모델 분리

    • 모델이 충분히 식은 후, 유연한 빌드 플레이트를 함께 분리합니다.
    • 플레이트를 살짝 구부려(과도한 구부림 방지) 모델을 분리합니다.




필라멘트 교체 (Filament Replacement)

  1. 필라멘트 언로드(Unload) 진행

    • “Extruder” 메뉴에서 “Unload” 버튼을 클릭하고 기계가 필라멘트를 배출할 때까지 기다립니다.
  2. 기존 필라멘트 제거

    • 배출이 완료되면 기존 필라멘트를 제거한 후, 새로운 필라멘트로 교체합니다.
  3. 새 필라멘트 로딩

    • 새 필라멘트의 한쪽 끝을 필라멘트 감지기에 삽입하고, 끝까지 밀어 넣습니다.
  4. 필라멘트 로딩 진행

    • “Load” 버튼을 클릭한 후, 노즐이 설정 온도(예: 250℃)에 도달하면 필라멘트가 자동으로 로딩됩니다.






슬라이싱 소프트웨어 (Slicing Software)

  • 포함된 USB 드라이브에 슬라이싱 소프트웨어가 포함되어 있으며, 설치 후 사용할 수 있습니다.
  • 프린터 모델을 선택한 후 슬라이싱 과정을 시작해야 합니다.
  1. 모델 가져오기 (Importing Model)

    • 슬라이싱 소프트웨어에 모델 파일을 드래그 앤 드롭하거나, 상단 메뉴에서 “File”을 클릭 후 “Import”를 선택합니다.
  2. G-code 파일 내보내기 (Exporting G-Code File)

    • 웹 인터페이스를 사용하여 생성된 G-code 파일을 프린터로 직접 전송하거나, USB 드라이브에 저장하여 오프라인 프린팅 가능.






LAN(네트워크) 프린팅 (LAN (Network) Printing)

  1. Wi-Fi 연결 설정

    • “Network” 메뉴에서 Wi-Fi를 활성화하고, 연결이 성공하면 화면에서 IP 주소를 확인합니다.
  2. PC에서 프린터 접속

    • 동일한 LAN 네트워크에 연결된 컴퓨터에서, 웹 브라우저를 열고 프린터의 IP 주소를 입력하여 백엔드 관리 페이지에 접속합니다.
    • 프린팅 진행 상황을 모니터링하고, 필요하면 일시 정지 또는 중지할 수 있습니다.
    • G-code 파일을 업로드하여 프린트 실행 가능.






메인보드 회로 연결도 (Mainboard Circuit Wiring Diagram)

⚠️ 경고: 24V Type-C 인터페이스는 직접 컴퓨터나 외부 장치에 연결하면 손상이 발생할 수 있음.

? 주요 커넥터:

  • Z축, Y축, X축 모터
  • 24V 전원 입력 인터페이스
  • 필라멘트 감지기, 챔버 온도 센서, 챔버 카메라
  • 히팅 베드 온도 및 제어 인터페이스
  • USB 포트 및 스크린 리본 케이블 인터페이스
  • 냉각 팬 및 자동 레벨링 모듈



LAN(네트워크) 프린팅 (LAN (Network) Printing)

  1. Wi-Fi 연결 설정

    • 장치는 Wi-Fi 연결을 지원합니다.
    • “Network(네트워크)” 인터페이스로 이동하여 Wi-Fi 연결을 성공적으로 설정한 후, 화면에 표시된 IP 주소를 확인합니다. (오른쪽 이미지 참고)
  2. PC에서 프린터 접속

    • 컴퓨터와 프린터를 동일한 LAN(로컬 네트워크)에 연결합니다.
    • 웹 브라우저를 열고 프린터의 IP 주소를 입력하여 백엔드 관리 페이지에 접속합니다.
    • 웹 인터페이스를 활용하여 프린팅 진행 상황을 모니터링하고, 필요하면 일시 정지 또는 중지할 수 있습니다.
    • G-code 파일을 업로드하여 프린트 실행 가능.






메인보드 회로 연결도 (Mainboard Circuit Wiring Diagram)

⚠️ 경고: 24V Type-C 인터페이스를 컴퓨터 또는 외부 장치에 직접 연결하면 손상이 발생할 수 있습니다.

? 주요 커넥터:

  • Z축, Y축, X축 모터 연결 포트
  • 24V 전원 입력 인터페이스
  • 필라멘트 감지기(Filament Detector)
  • 챔버 온도 센서(Chamber Temperature)
  • 챔버 카메라(Chamber Camera)
  • Type-C 인터페이스(24V)
  • 스크린 리본 케이블 인터페이스
  • 레벨링 모듈(Leveling Module)
  • 히팅 베드 온도(Heated Bed Temperature) 및 제어 인터페이스
  • 메인보드 팬(Mainboard Fan)
  • Z축 광학 리미트 스위치(Z-Axis Optical Limit Switch)
  • AC 전원 입력 및 출력
  • 히팅 베드 제어 신호(Heated Bed Control Signal)








제품 보증 정책 (Warranty Statement)

  • ELEGOO 프린터는 제품 수령일로부터 보증이 적용됩니다.

  • 부품별 보증 기간은 다를 수 있으며, 보다 자세한 사항은 공식 웹사이트를 참조하십시오.

  • ⚠️ 무상 보증이 적용되지 않는 경우:

    • 사용자의 자체 분해 및 부적절한 사용으로 인한 문제
    • 기기 하우징의 마모 및 손상 등
